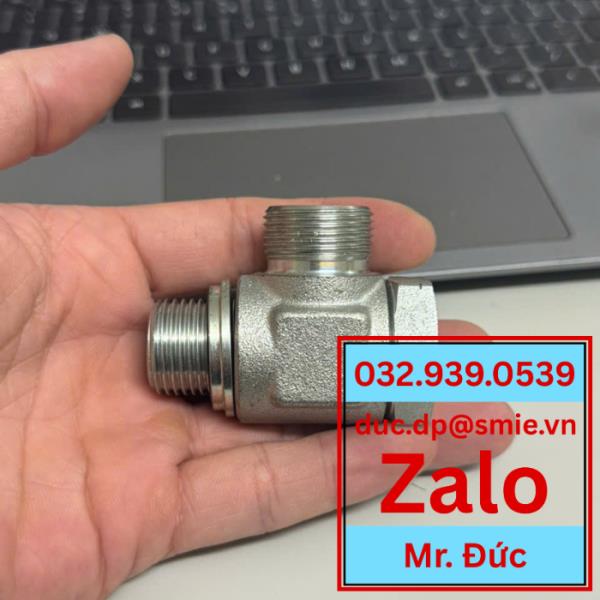

Nối Banjo 1 Đầu Tán Bắp - 1 Đầu Ren Ngoài BSPP

1. Giới thiệu chung

Nối Banjo 1 đầu tán bắp - 1 đầu ren ngoài BSPP là một loại khớp nối thủy lực đặc biệt được thiết kế để sử dụng trong các hệ thống thủy lực và khí nén có không gian hạn chế. Dựa trên chuẩn DIN 2353, loại nối này cho phép dẫn chất lỏng hoặc khí qua một vòng tròn rỗng (thân banjo), kết nối với ống dẫn thông qua bu-lông rỗng. Thiết kế thông minh của nối banjo giúp tiết kiệm không gian và cho phép điều chỉnh linh hoạt hướng lắp đặt.

2. Cấu tạo

Nối Banjo 1 đầu tán bắp - 1 đầu ren ngoài BSPP gồm 4 phần chính:

• Thân Banjo: có hình tròn, rỗng bên trong, làm từ thép mạ kẽm hoặc inox, có lỗ xuyên tâm cho bu-lông rỗng đi qua.

• Bu-lông banjo: là bu-lông đặc biệt có lỗ rỗng dọc thân và lỗ ngang để dẫn lưu chất, kết nối thân banjo với thiết bị hoặc block thủy lực.

• Đai ốc (tán): dùng để siết ren và tạo lực nén.

• Vòng cắt (hạt bắp): cắt sâu vào ống khi siết, tạo kết nối kín tuyệt đối.

Cấu tạo góc vuông 90°, phù hợp nối ống cứng hoặc ống thép không gỉ, ống thủy lực phủ kẽm,...
